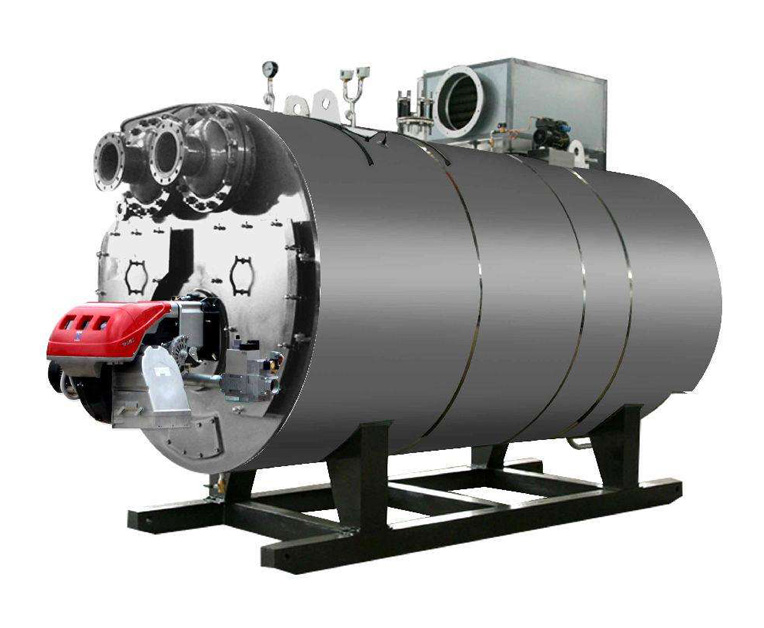

一、产品描述

真空锅炉的全称叫做真空相变锅炉，注意两个名词，一个是真空，一个是相变。真空锅炉是在封闭的炉体内部形成一个负压的真空环境，在机体内填充热媒水，通过燃烧或其它方式加热热媒水，再由热媒水蒸发、冷凝至换热器上，再由换热器来加热需要加热的水。

1.水在一个标准大气压下（760mmHg）的沸点温度为100℃。随着压力的下降而沸点温度也降低的特性。锅炉下部热媒水

和上部蒸汽室真空度为-150mmHg时，其热媒水和蒸汽温度可90℃。

2.燃烧机工作时，燃烧产生的高温烟气通过炉膛、回燃室、烟管传给热媒水。受热面（30℃以上）表面产生的蒸汽与内置

交换器（反串式四回程导流系统）在负压蒸汽空间进行热交换。随着在热交换器表面的冷凝水经折流板流入热媒水中，蒸

汽凝结造成蒸汽空间扩大，负压值随之增大。当达到设定值，电接点真空开关停止燃烧机工作，如此自动往复循，实现不

断对外供热。

3.真空热水机组始终是在负压状态下运行。不承受压力，**安全。由于整个汽-水热交换过程都是在封闭的真空室中进行。

所以热能无损耗、炉内无氧、无腐蚀、不结水垢。极大地提高了锅炉的热效率及使用寿命。

4.热交换器装置可承受1。OMPa，可直接用于高层楼房供暖及卫生热水。

二、真空热水炉的特点
根据真空度的不同，内部水的沸点会随之变化.例如：在完全真空状态下，水在0℃开始沸腾，但在零度以上真空压力下，水会在更高一点的温度中才能沸腾。水在真空状态下更容易引起沸腾.(与在高山处烧开水更容易达到沸腾是一样的道理)
 1.寿命为半**型(长寿命设计)
   定量的热媒水,真空状态没有腐蚀,不必担心水垢的产生
 2.防止锈水的产生
   热交换器使用了(供水,采暖) 抗内腐蚀性强的不锈钢钢管.
   集箱内部做了覆膜处理能更好地抑制腐蚀，始终能供给干净的水源。
 3.热交换能力强
   因为，炉体内的热媒水量少，在初期几乎没有预热负荷的损失，在节约能源费用方面是一个崭新的产品。
 4.安全设计及无需报装
   负压运行，没有膨胀爆炸的可能。并且不受监检，不必办理安装报批手续。
 5.能够进行增设及大容量的使用。充分显示了管类锅炉的特点。高度与宽度相对来说都很小，能够在狭窄的空间内进行安装。
 6.一机多用
   一台锅炉可以满足多种需要，内置换热器可带压使用，系统安装简单；相互独立；
 7.智能控制
   数字化控制，液晶屏幕，中文显示，操作简单，可实现网络控制；

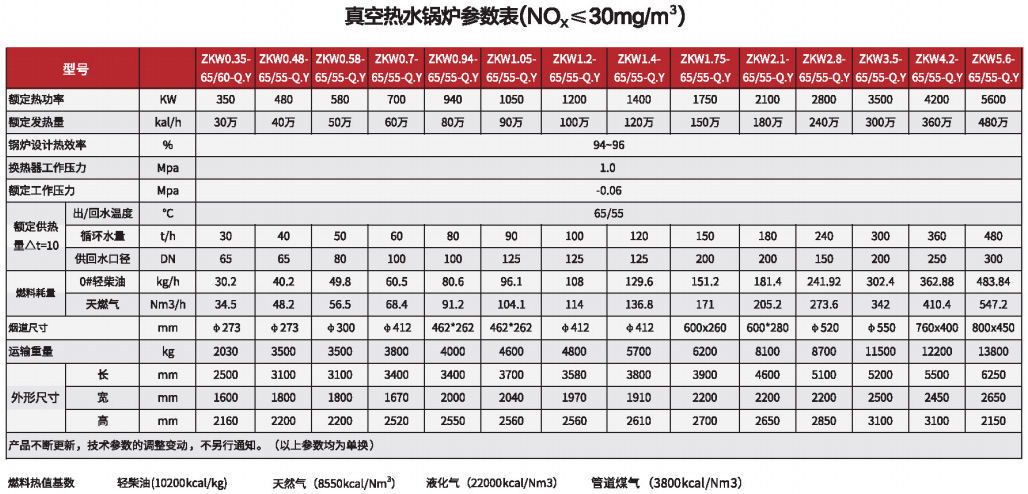

三、技术选型：

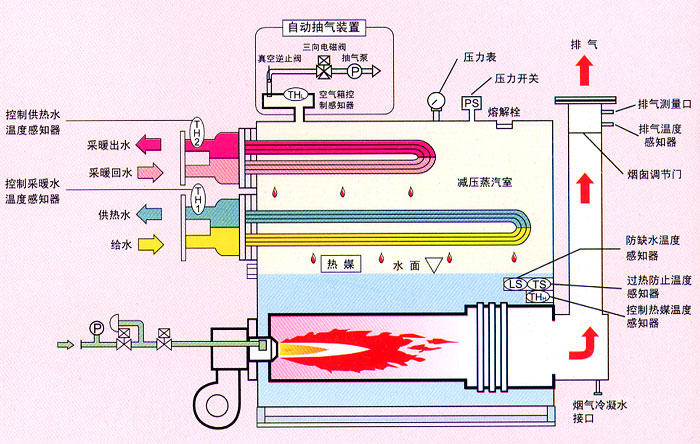

四、真空热水炉工作原理
真空锅炉工作原理为单热管原理，是利用热媒在不同的压力下沸腾温度不同的特性来进行工作的。在真空锅炉所工作的负压状态下,燃料燃烧使热媒水温度上升至饱和温度，并在水面产生相同温度的负压蒸汽。此时向热交换器(供热水或采暖)内通冷水, 负压蒸气通过凝结换热把换热器内的冷水加热成温水，并通至用户处,而负压蒸气则被冷却凝结成水滴滴回水面再被加热,从而完成整个相变换热循环过程。相同条件下，相变换热量是水-水换热量的10多倍。
真空热水加热器的内部维持了完全真空标准状态下的锅炉即在完全无热的标准状态下锅炉内部即真空部的压力为-76 cmHg。
在这个状态下，对燃烧器进行点火所发生的燃烧燃气通过全热部的水管将热传达到热媒水中并得到排气。这时，本体内部的热媒水得到加热水面将渐渐得到蒸发减压蒸气将充满真空部。
这时减压蒸气往热交换器传达热量来加热。减压蒸气对热交换器内的循环水进行加热后便凝结在一起再重新还原成热媒。
真空锅炉内部换热不是直接换热热的方式。而是通过换热器和负压蒸气进行间接换热的方式。
在真空室的标准状态下为-76cmHg 继续蒸发达到*高设定温度时减压蒸气为-15cmHg 温度为93℃左右.
换句话说，燃烧器的运行在热媒水温度达到93℃时将会停止.换热器内的水通过循环不断把热量带走，热媒水温度降低，当降低到设定下线时燃烧机从新开始工作。
